АПК "Multi Point"
АПК «МР» — аппаратно-программный комплекс, предназначенный для обеспечения проведения оперативно-розыскных мероприятий (СОРМ) на телефонных коммутаторах, как проводной связи, так и мобильной связи.
АПК «МР» обеспечивает техническую возможность передачи голоса и команд между несколькими телефонными станциями (MSC / АТС) и одним пультом управления ПУ СОРМ-1 через IP-сети или Е1-каналы.
Продукт осуществляет прием команд от ПУ СОРМ-1 и передачу их на соответствующую MSC / АТС, а также обратную передачу требуемых голосовых потоков и ответных и статистических сообщений от MSC / АТС на ПУ СОРМ-1.
На росийском рынке «MP (Multi Point)» известен, как «Тропа концентратор».
Данный комплекс СОРМ независимо от своего функционального состояния (работа, неисправность, диагностика, ремонт) не нарушает процессы функционирования оборудования узлов оператора связи и не ухудшает качественных характеристик обслуживания абонентов станции, определенных в ТУ.
АПК «MP 2.0» обеспечивает техническую возможность одновременного подключения и управления интерфейсами СОРМ нескольких телефонных станций к одному ПУ СОРМ.
Комплекс реализует функциональные требования и в частности, позволяет управлять интерфейсом СОРМ нескольких станций одним из двух нижеперечисленных способов:
• как одним целым (для пользователя нет разделения станций по номеру СОРМ, совокупность станций представляется как одна распределенная станция, в которой команды выполняются верно, т.е. например, при постановке с ПУ на контроль объекта наблюдения, комплекс транслирует запрос на все станции) «Тропа - Концентратор 1.0»
• отдельно, независимо друг от друга. Данный функционал реализован на основе предварительного анализа номера СОРМ в поступающей команде с целью отправки данной команды только требуемому модулю «Тропа-АТС» - «Тропа - Концентратор 2.0».
Комплекс имеет модульную структуру
Программный модуль «Тропа-АТС». Модуль осуществляет подключение к интерфейсам СОРМ телефонных станций и имитирует для них работу ПУ СОРМ-1.
Программный модуль «Тропа-ПУ». Модуль осуществляет подключение к ПУ СОРМ и управление подключенным к нему модулем «Тропа-АТС». Модуль «Тропа-ПУ» принимает команды от ПУ СОРМ-1 и отвечает на них, имитируя работу СОРМ телефонной станции. Модуль «Тропа-ПУ» хранит таблицы наблюдения, управляет КСЛ и транслирует на пульт управления статистическую и голосовую информацию о звонках контролируемых абонентов
Исполнение и подключение комплекса

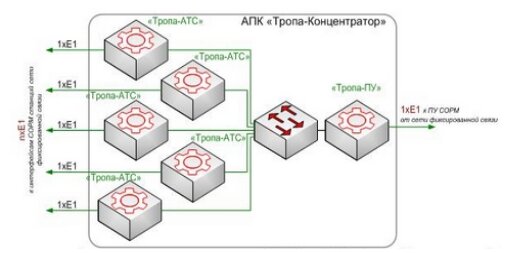

Схема взаимодействия программных модулей Комплекса для реализации мероприятий СОРМ на АПК «MP 2.0»
Все аппаратные средства Комплекса устанавливаются на технической площадке, удобной для подключения к ПУ СОРМ-1 по потокам Е1.
Комплекс выполнен в следующей конфигурации:
• N (по количеству станций ТФОП) программных модулей «Тропа-АТС», располагающихся на аппаратной платформе n/4 медиа-процессоров Alvis-CSI 4xE1;
• 1 (один) программный модуль «Тропа-ПУ», располагающийся на аппаратной платформе медиа-процессора Alvis-CSI n2xE1 (где n – количество потоков Е1 необходимых для подключения ПУ СОРМ).
Подключение к портам СОРМ телефонных станций производится по Е1 потокам с инкапсулированными каналами X.25 в 30 и 31 канальных интервалах.
Подключение к ПУ СОРМ производится по потокам E1 по «безмодемной» схеме. Инкапсуляция каналов X.25 в 30-ый и 31-ый канальные интервалы Е1 потока производится программными средствами модуля «Тропа-ПУ».

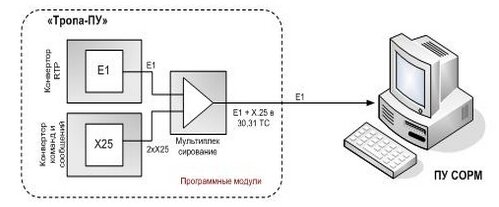

Схема "безмодемного" подключения к ПУ СОРМ
Все аппаратные компоненты внутри Комплекса соединяются по интерфейсам Ethernet 100/1000 Base T через L2 коммутатор.
